$K1$ Factor, 또는 K1 상수는 반도체 리소그래피 공정에서 해상도(Resolution)를 결정하는 중요한 상수입니다. 이 상수는 시스템의 설계와 패턴 구현의 복잡성에 영향을 미치며, 리소그래피 기술의 성능을 평가하는 데 필수적인 역할을 합니다.
$K1$ Factor 정의
K1 Factor는 다음의 리소그래피 해상도 공식에서 도출됩니다.
$$k_1 \frac{\lambda}{NA}$$
- R(Resolution): 해상도 (최소 선폭 또는 피치)
- $λ$: 사용된 광원의 파장
- NA: Numerical Aperture (광학 시스템의 개구수)
- $K1$: 공정 설계 및 패턴 복잡성을 나타내는 상수
$K1$ 상수는 단순히 광학적 변수로만 결정되지 않고, 공정 조건, 설계 규칙, 그리고 패턴 복잡성 등의 다양한 요소를 반영합니다. 이 상수는 광학 시스템의 성능 한계를 평가하고 공정의 제조 가능성을 예측하는 데 중요한 역할을 합니다.
K1 Factor의 계산 방법
K1 Factor는 다음과 같이 계산됩니다.
$$k_1 = \frac{R \cdot NA}{\lambda}$$
여기서:
- R: 제조된 패턴의 해상도(선폭)
- NA: 사용된 시스템의 Numerical Aperture
- $λ$: 사용 광원의 파장
예시 계산:
- 사용 광원의 파장 $λ$ = 13.5nm (EUV 파장)
- NA = 0.33 (EUV 시스템의 일반적인 값)
- R = 7nm (목표 패턴 크기)
$$k_1 = \frac{7 \cdot 0.33}{13.5} \approx 0.17$$
이 계산에서 $k_1$ 값은 약 0.17로, 이는 매우 낮은 값이며 첨단 리소그래피 기술로 구현 가능한 수준을 의미합니다.

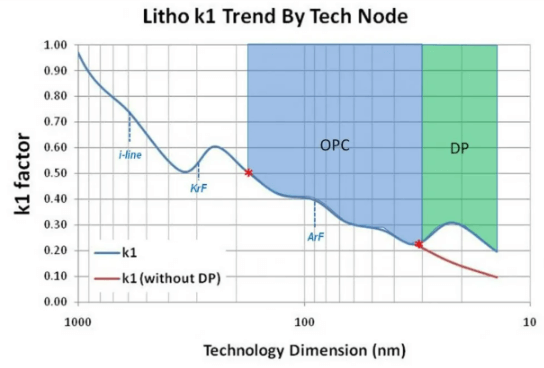

K1 Factor의 기술적 의미
K1 Factor는 이론적 해상도 한계와 공정 현실성을 연결하는 중요한 변수입니다. 값이 클수록 공정 안정성이 높고 구현이 쉬운 패턴을 의미하며, 값이 낮아질수록 공정 난이도가 높아집니다.
K1 값의 해석
- $k_1 > 0.5$: 안정적이며 제조가 용이한 공정
- $k_1 = 0.3 \sim 0.5$: 일반적으로 첨단 리소그래피 공정에서 흔히 사용되는 범위
- $k_1 < 0.3$: 매우 정밀한 공정 기술이 필요하며, EUV 리소그래피와 같은 첨단 기술이 요구됨
K1 Factor와 공정 기술의 관계
1. 파장과 K1 Factor
- 파장이 짧을수록 K1 Factor는 감소하여 더 높은 해상도를 제공합니다.
- EUV 기술은 13.5nm의 짧은 파장을 사용하여 기존 DUV(193nm) 기술보다 훨씬 낮은 $K1$ Factor에서도 작동 가능합니다.
2. Numerical Aperture(NA)와 K1 Factor
- NA를 증가시키면 해상도가 향상되지만 초점 심도(DOF)가 줄어듭니다.
- EUV 시스템에서는 NA 값을 최적화하여 K1 Factor와 공정 안정성 사이의 균형을 유지합니다.
3. 공정 설계와 K1 Factor
- K1 Factor는 설계 규칙(Design Rule) 및 공정 제어 능력에 따라 조정됩니다.
- 값이 낮아질수록 리소그래피의 멀티 패터닝 또는 보정 기술이 필요합니다.
K1 Factor가 중요한 이유
K1 Factor는 단순히 수치로 끝나는 것이 아니라, 반도체 공정의 가능성과 경제성을 평가하는 데 핵심적인 역할을 합니다.
- 공정 난이도 예측: 낮은 $K1$ 값은 고난도의 기술과 장비가 필요하다는 것을 나타냅니다.
- 생산 효율성 평가: 높은 $K1$ 값은 안정적인 공정을 가능하게 하여 생산성을 높입니다.
- 미래 기술 개발 방향: $K1$ 값을 낮추기 위한 연구는 EUV, 멀티 패터닝, 그리고 광학 보정 기술 등 다양한 분야에서 이루어지고 있습니다.
결론
$K1$ Factor는 반도체 리소그래피 공정의 해상도와 제조 가능성을 나타내는 중요한 변수로, 공정 조건과 기술 성능을 통합적으로 평가합니다. EUV 리소그래피는 13.5nm 파장을 활용하여 낮은 $K1$ Factor에서도 정밀한 패턴을 구현할 수 있으며, 이는 차세대 반도체 기술의 핵심입니다. $K1$ Factor는 앞으로도 반도체 기술 발전을 이끄는 중요한 지표로 사용될 것입니다.
