우리가 다루는 전기에는 중성선과 접지선이 있습니다. 교류와 직류는 우리에게 친근 하지만 중성선과 접지선은 다소 생소한 이름일 것입니다. 이제 막 전기 기초 공부에 입문한 사람들이라면 두 개의 선의 차이점을 확실히 알아두는 것이 공부를 하는데 도움이 될 것입니다. 이 글에서 이 두개의 차이점이 무엇인지 알아보도록 하겠습니다.
중성선이란 무엇인가?
중성선은 전기 시스템에서 변압기의 중성점과 전기 패널의 중성 바를 연결하는 전선입니다. 주된 역할은 교류(AC) 전기 시스템에서 반환 경로를 제공하는 것입니다. 즉, 전류가 부하(전기 기기, 등)를 통과한 후 전원으로 돌아가는 경로를 만들어 줍니다. 특히 중성선은 교류 전기 회로에서 중요합니다. 또한 전기 시스템에서 전압을 안정화하는 역할도 하고 있습니다. 다상 전원 시스템에서 각각의 상(Phase) 사이의 전압 차이를 균형있게 유지하는 기능을 합니다.
전기 회로(교류)를 완성하는 데 필수적이며, 대부분의 전기 시스템에서 전류의 흐름을 안정적으로 유지하는 데 중요한 역할을 합니다. 장점 중 하나는 단상 부하를 연결할 때 전압을 안정적으로 유지할 수 있다는 점입니다. 이는 다양한 가정용 전기 기기와 같은 단상 부하를 안전하게 사용할 수 있게 해줍니다. 또한, 중성선은 다상 시스템에서 상 간 전압을 균일하게 유지해 시스템의 안정성을 높여줍니다. 이는 전력 품질을 향상시키고 전기 기기의 수명을 연장시키는 데 기여합니다.
그러나 단점도 존재합니다. 첫째, 부하가 불균형할 경우 중성선에 과부하가 걸릴 수 있습니다. 이는 시스템의 전압 불안정성을 초래할 수 있으며, 심각한 경우 전기 기기의 손상으로 이어질 수 있습니다. 둘째, 중성선은 전기노이즈와 고조파(harmonics) 문제를 유발할 수 있습니다. 특히 비선형 부하가 많은 경우, 중성선에 고조파 전류가 집중되어 시스템의 효율성을 떨어뜨릴 수 있습니다. 셋째, 중성선의 설치와 유지보수는 추가적인 비용을 수반합니다. 올바르게 설치하고 유지보수하기 위해서는 전문가의 기술과 주의가 필요합니다.
결국, 중성선은 전기 시스템의 필수 구성 요소로서, 전류의 안정적인 흐름을 보장하고 시스템의 전압을 균일하게 유지하는 데 중요한 역할을 합니다. 하지만 사용할 때는 그 단점을 충분히 이해하고, 적절한 관리와 유지보수를 통해 시스템의 안전성과 효율성을 극대화해야 합니다. 이를 통해 우리의 일상생활과 산업 활동에서 안전하고 효율적인 전력 사용을 가능하게 합니다.
접지선이란 무엇인가?
접지선의 주요 목적은 전기 안전을 확보하는 것입니다. 접지선은 전기 설비나 회로에서 예상치 못한 고전압이 발생했을 때, 이를 안전하게 대지로 방전시켜 사람이나 장비를 보호합니다. 예를 들어, 전기 설비에 고장이 발생하여 누전이 일어나면, 접지선은 이러한 과잉 전류를 대지로 빠르게 방전시켜 전기 충격 사고를 방지합니다. 또한, 접지선은 전기 시스템 내에서 발생할 수 있는 전기적 잡음을 최소화하는 역할도 합니다. 이는 특히 정밀 전자 장비를 사용하는 경우 중요한데, 접지를 통해 전자 장비의 성능 저하나 오동작을 방지할 수 있습니다.
접지선은 전기 시스템의 안정성과 안전성을 유지하는 데 필수적인 요소입니다. 접지선이 제대로 설치되지 않은 경우, 전기 장비가 과전류나 전기 충격에 의해 고장이 발생할 수 있습니다. 전기가 접지선 없이도 흐를 수 있지만, 안전하고 안정적인 사용을 위해서는 접지선이 필수적입니다. 접지 시스템의 적절한 설치는 장비의 효율적인 작동과 안전을 위해 필요합니다.
종합하자면 접지선의 장점은 안전 확보, 전기적 잡음 최소화, 시스템 안정성 향상, 화재 예방 등으로 요약할 수 있습니다. 접지선은 과전압이나 누전 상황에서 전류를 대지로 방전 시켜 사람과 장비를 보호하고, 전기적 잡음을 줄여 정밀 전자 장비의 성능을 유지하며, 전체 시스템의 안정성을 높여줍니다. 또한, 과전류가 적절히 방전되지 않으면 화재를 유발할 수 있는데, 접지선은 이러한 위험을 줄여줍니다.
반면, 접지선 설치에는 비용이 추가로 발생하고, 주기적인 점검과 유지 보수가 필요합니다. 접지선이 손상되거나 부식되면 제대로 기능을 수행하지 못할 수 있으며, 설치를 위한 추가 공간이 필요할 때도 있습니다. 또한, 접지선의 설치와 유지보수는 전문적인 지식을 요구하므로, 부적절한 설치는 오히려 안전을 위협할 수 있습니다. 이러한 장단점을 잘 이해하고 적절히 관리함으로써 전기 시스템의 안전성을 최대화할 수 있습니다.
중성선과 접지선의 차이점
접지선과의 차이점을 이해하는 것은 전기 공부를 하는 데에 있어서 좋습니다. 또한 나중에 현장에서 작업을 하거나 하는 경우에도 전기 안전 및 설계에 대해서도 좋은 방향으로 응용할 수 있습니다. 이 두개의 선은 전기 회로내에서 각각 다른 목적과 역할을 수행합니다. 아래 글에서 두 개의 선의 주요 차이점을 알아보도록 하겠습니다.

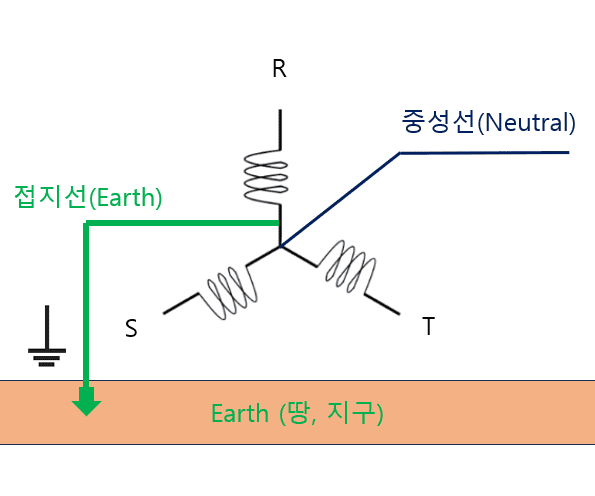

우선 두 개의 선은 연결 지점이 확실히 다릅니다. 중성선은 전력 시스템의 중성점이나 변압기의 중성점에 연결되어, 전기 회로의 완성된 회로 경로의 일부를 형성합니다. 반면, 접지선은 물리적으로 지구(대지)에 연결되어, 누전이나 과전류 발생 시 안전한 경로를 제공합니다. 중성선이 전기 회로의 시작 지점에 연결되어 있다고 한다면 접지선은 전기 회로의 끝 부분에 연결되어 있다고 이해하는 것이 빠릅니다.
연결 지점이 다르듯 각각의 선은 그의 역할도 다릅니다. 중성선은 전류의 귀환 경로를 제공하여 전기 회로의 정상적인 작동을 지원합니다. 이에 비해 접지선은 주로 인체 보호와 전기 설비의 보호를 목적으로 합니다. 누전이나 과전류가 발생했을 때, 이를 대지로 방전 시켜 사고를 방지합니다. 두개의 선이 모두 정상적인 전기회로를 위해 동작하지만 각각의 역할을 이처럼 다릅니다.
중성선은 정상 작동 상태에서는 전류가 흐르는 경로의 일부로서 동작을 하며, 전기 부하를 통해 흐르는 전류가 다시 전력원으로 돌아가는 경로를 제공합니다. 접지선은 정상적인 작동 상태에서 전류가 흐르지 않습니다. 접지선에 흐르는 전류는 오직 비정상 상태(예: 누전)에서만 접지선을 통해 흐르게 됩니다. 전기 회로의 정상적인 작동을 위해 필수적이지만, 직접적으로 안전 기능을 수행하지는 않습니다. 접지선의 주된 역할은 안전 보호로, 사람이나 장비가 전기적 위험으로부터 보호 받도록 합니다.
중성선은 전력 시스템 내에서 대체로 저전압(0볼트에 가까운)을 유지하지만, 전류의 흐름으로 인해 전압 변동이 발생할 수 있습니다. 접지선은 지구와 동일한 전기적 잠재력을 유지하며, 이론적으로는 0볼트의 전압을 가집니다.
많은 국가에서 중성선과 접지선은 색상 코드를 통해 구별됩니다. 예를 들어, 미국에서는 중성선이 보통 흰색이나 회색으로, 접지선은 녹색이나 노란색과 녹색 줄무늬로 표시됩니다. 이는 색상 코드를 규격화 함으로써 설치 및 유지 보수 작업 시 안전을 확보하고, 작업시에 혼란을 막을 수 있습니다. 중성선과 접지선 사이의 이러한 차이점을 명확히 이해하는 것은 전기 설계와 안전 관련 작업을 수행할 때 매우 중요합니다.
