전압조정기(Voltage Regulator)는 이름에서 알 수 있듯이 전압을 일정하게 유지하도록 조정하는 장치입니다. 전력 공급원에서 나오는 전압이 변동될 수 있는데, 이런 변동이 민감한 전자 장치에 문제를 일으키지 않도록 전압을 안정화하는 역할을 합니다.
전압조정기 종류
선형 전압조정기 (Linear Voltage Regulator)는 가장 대표적인 전압조정기 이며, 이 조정기는 전력 소스와 부하 사이에 변동 저항을 가지고 있습니다. 전압이 높아지면 저항이 높아져 전압을 낮추고, 반대로 전압이 낮아지면 저항이 낮아져 전압을 높입니다. 선형 전압조정기는 구조가 단순하고 출력 전압이 매우 안정적이지만, 효율이 낮아 많은 열을 발생시킵니다.
스위칭 전압조정기 (Switching Voltage Regulator)는 전력을 스위칭하는 방식으로 전압을 조절합니다. 스위치가 빠르게 켜지고 꺼짐으로써 전압을 조절하며, 이 방식은 선형 조정기보다 효율이 높습니다. 하지만, 스위칭 노이즈가 발생할 수 있습니다.
전압조정 트랜스포머 (Voltage Regulating Transformer)는 변압기의 원리를 이용하여 전압을 조절합니다. 전압이 변하면 변압기의 코일 비율이 변하여 출력 전압을 일정하게 유지합니다. 이 방식은 큰 전력 시스템에서 사용되며, 효율적이고 안정적인 것이 특징입니다.
작동원리
선형 전압조정기는 기본적으로 트랜지스터를 포함하고 있으며, 출력 신호의 피드백을 받아 트랜지스터의 베이스를 제어 합니다. 출력 전류가 베이스 전류에 대하여 선형적으로 반응하기 때문에 선형 전압조정기라고 이름이 붙게 된 것입니다.
회로도에서 전압조정기를 표시하는 기호는 따로 없습니다. 전압 조정기는 교류를 안정화 시키기 위하여 작동합니다. 여기선 우선 표준형 전압조정기에 대해서 알아보도록 하겠습니다. 표준형 전압조정기는 기본적으로 달링턴 증폭기, 트랜지스터 2개, 분압기, 비교기, 기준전압 소스등으로 구성되어 있습니다.
표전형 전압조정기에는 트랜지스터가 여러 개 사용되기 때문에, 입력과 출력 사이에 최소한의 전압차에 대한 기준이 있어야 하면 그 값은 2VDC 입니다. 이 전압차이를 드롭아웃 전압(Dropout voltage)라고 합니다.
전압조정기는 기본 회로에 과부하나 과열에 대한 자동 보호 기능도 있습니다. 과부하가 걸리면 조정기는 타버리지 않고 작동을 멈춥니다. 전압조정기는 실수로 전원 연결의 방향이 바뀌는 사고에 대해서도 대비되어 있습니다.
주의 사항
적절한 열관리를 하여야 합니다. 전압조정기는 전력을 변환하는 과정에서 열을 발생시킵니다. 이 열이 충분히 제거되지 않으면 조정기의 성능이 저하되거나, 심한 경우에는 조정기가 손상될 수 있습니다. 따라서, 열싱 크나 팬 등의 적절한 열 제거 장치를 사용하고, 공기 흐름이 원활한 위치에 조정기를 설치하는 것이 중요합니다.
전압조정기는 전력 공급원의 전압 변동에 빠르게 반응하여 출력 전압을 일정하게 유지해야 합니다. 하지만, 너무 빠른 응답은 전압 변동이 심한 경우에 출력 전압이 불안정해질 수 있습니다. 따라서, 조정기의 응답 속도를 적절히 설정하는 것이 중요합니다.
전압조정기의 성능은 그 구성 부품의 품질에 크게 의존합니다. 잘못된 부품을 사용하거나, 부품을 잘못 연결하면 조정기의 성능이 저하되거나, 조정기가 작동하지 않을 수 있습니다. 따라서, 부품의 품질을 확인하고, 정확한 연결 방법을 따르는 것이 중요합니다.

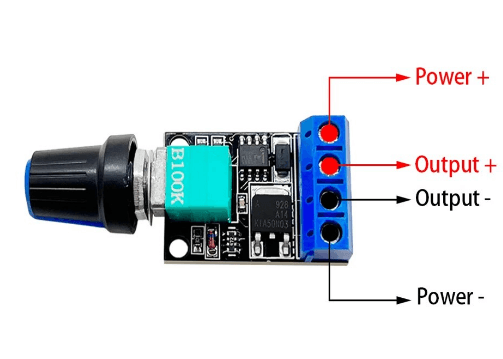

전압조정기는 보통 IC 칩의 형태로 제공되며, 이 칩의 핀에 전력 공급원과 부하가 연결됩니다. 핀의 위치나 연결 방향을 잘못 확인하면 조정기가 제대로 작동하지 않을 수 있습니다. 따라서, 핀의 위치와 연결 방향을 정확하게 확인하는 것이 중요합니다.
저전압 배터리로 인한 전압강하를 주의 하여야 합니다. 전압조정기는 전력 공급원의 전압이 일정 수준 이상일 때만 제대로 작동합니다. 만약 전압이 너무 낮은 배터리를 전력 공급원으로 사용하면, 조정기의 출력 전압이 부족해질 수 있습니다. 따라서, 전력 공급원의 전압 상태를 주기적으로 확인하고, 필요한 경우에는 배터리를 교체하는 것이 중요합니다.
부정확한 출력전압으로 인한 제품의 문제를 주의하여야 합니다. 전압조정기의 주요 기능은 출력 전압을 일정하게 유지하는 것입니다. 하지만, 조정기의 설정 오류나 부품의 문제로 인해 출력 전압이 설정값과 다를 수 있습니다. 이런 경우에는 조정기의 설정을 확인하고, 필요한 경우에는 부품을 교체하는 것이 중요합니다.
전압조정기는 전력 공급의 안정성을 보장해주며, 이를 통해 전자 장치의 성능과 수명에 큰 혜택을 줍니다.그렇기 때문에 전압조정기를 잘 관리하는 것은 장비 수명에 중요한 부분입니다.
